安全用的接地线。

用双芯导线或双根绞线连接的交流电路。

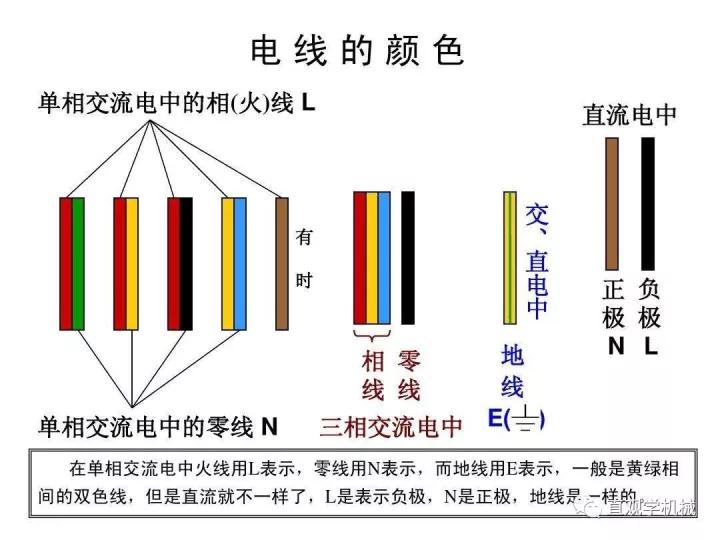

依电路选择导线颜色时

1、交流三相电路的

A相：黄色；

B相：绿色；

C相：红色；

零线或中性线：淡蓝色；

安全用的接地线：黄和绿双色。

2、用双芯导线或双根绞线连接的交流电路：

红黑色并行。

3、直流电路：

正：棕色；

负：蓝色；

接地中线：淡蓝色。

4、半导体电路的半导体三管的集电：红色；基： 黄色；发射：蓝色。

半导体二管和整流二管的阳：蓝色；

阴：红色。

可控硅管的阳：蓝色；

控制：黄色；

阴：红色。

双向可控硅管的控制：黄色；

主电：白色。

5、整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。

6、具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
