众邦电缆厂教您如何选择高低压电缆？
发布时间：2020-07-06 00:43:18 编辑：众邦电线电缆 销售热线：13679225051 / 18192442286
好多人不知道如何选择高压、低压电缆，今天众邦电缆小编来教大家如何选择中压电缆和低压电缆。
什么是低压电力电缆？请点击低压电力电缆的介绍
选择电缆截面的一般原则
为了做到供电上的安全、可靠、经济和技术合理，导线截面应按下列原则确定：
1.按时长允许负荷电流选择导线截面。使导线在大的符合下长时工作而不过热，即不超过其长时允许温度。
2.按允许电压损失选择导线截面。使受电端有足够的电压以保证供电质量。
3.按经济流密度选择导线截面。使输电线路的年运行费用低，达到经济供电的目的。
4.按机械强度选择导线截面。避免在运行或安装过程中断线，或因受砸压而损坏，以保证供电的安全运行。
5.按短路时的热稳定条件选择导线截面。使导线通过短路电流时不致超过其短时允许温度。
选择电缆截面的选择方法
1.低压电缆截面的选择方法
对于负荷电流大、线路长的干线电缆，其电压损失是主要矛盾，因此应按正常工作时的允许电压损失初选其截面。对于经常移动的橡套电缆支线，应按机械强度 初选其截面。初选出的电缆截面还应按其他条件进行校验。在校验时由于低压电网短路电流较小，保护装置一
般有瞬时动作，所以短路时的热稳定性一般均满足要求，可不必考虑。但是当采用熔断器保护时，溶体的额定电流应与电缆截面相配合，否则会使电缆过热。对于干线电缆，不必校验机械强度。低压电缆一般不按经济电流密度选择截面。因为低压线路短、年利用小时数
较小，对供电经济影响不大。
2.高压电缆截面的选择方法
由于电缆的散热条件差，高压线路短路电流又大，因此短时间大的短路电流通过时，会使电缆芯线的温度超过其缘材料的短时允许温度，而受到损坏。所以高压电缆必须考虑短路时的热稳定性。一般高压电缆的截面按经济电流密度选择，按时长允许电流、允许电压损
失和短路时的热稳定性条件校验。因为高压电缆不经常移动，而且多为铠装电缆，其本身机械强度较高，所以高压电缆不必校验机械强度。
低压电缆主芯线截面的选择
低压电缆主芯线截面的选择必须满足以下几个条件：
1.正常工作时，电缆芯线的实际温度应不超过电缆的长时允许温度，所以应保证流过电缆的大长时工作电流不得超过其允许持续电流。
2.正常工作时，应保证供电网所有电动机的端电压在额定的95%——105%范围内，个别特别远的电动机端电压允许偏移8%——10%。
3.距离远、功率大的电动机在重载情况下应保证能正常启动，并保证其启动器有足够的吸持电压。
4.所选电缆截面必须满足机械强度的要求。
高压电缆截面的选择
1.按经济电流密度计算选定电缆截面，对于输送容量较大，年大负荷利用小时数较高的高压电缆尤其应按经济电流密度对其截面进行计算。
2.按大持续负荷电流校验电缆截面，如果向单台设备供电时，则可按设备的额定电流校验电缆截面。
3.按系统大运行方式时发生的三相短路电流校验电缆的热稳定性，一般子电缆首端（即馈出变电所母线）选定短路点。井下主变电所馈出线的小截面，如果采用的事铝芯电缆，应该不小于50mm2
4.按正常负荷及有进综采工作面的电缆故障时，应该校验电缆的电压损失。
5.固定敷设的高压电缆型号应用于接入移动变电站的电缆应采用监视型屏蔽橡胶电缆。
附上众邦电力电缆的型号规格表，以供大家选择。

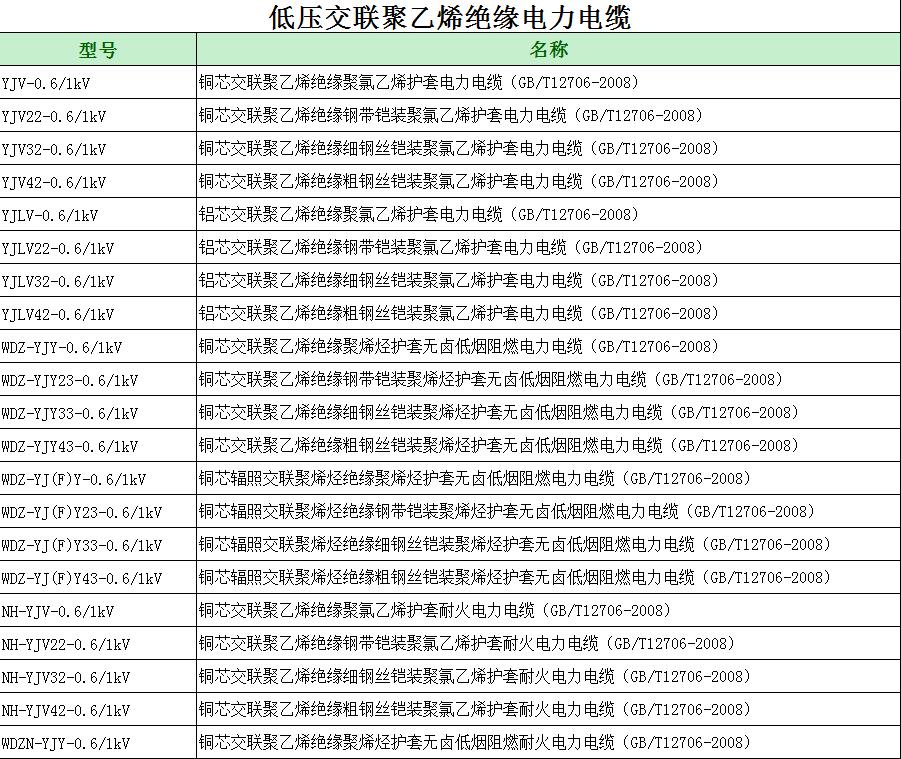

众邦低压电力电缆型号规格表
众邦低压电力电缆规格表
