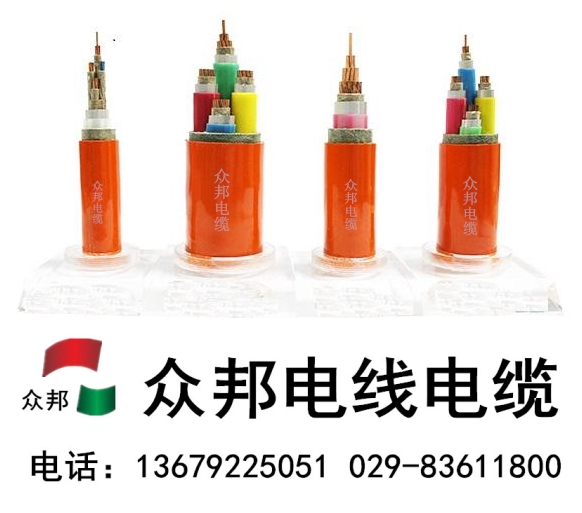

矿物缘电缆
编辑:众邦电线电缆 销售热线:13679225051 / 18192442286 来源:www.tldldl.com

电压等



0.6/1kV,作业电压轻载500V重载750V



执行标准



GB50217, DGJ08,GB/T19216,BS6387,IEC331



用处



本产品适用于公共修建,高温场合,风险场所,地下场所,运送和交通枢纽



BTTZ是一种外层选用无缝铜管护套、中心充填氧化镁晶体粉作缘材料,导体是单股铜棒组成的新式电缆



,近年来也较多的运用于高层修建、机场、码头、地下铁道等场所,用以保证在火灾状况下消防水泵、消

防电梯、部分照明、应急分散指示、保安监督,防、排烟系统及自备电源等消防用电及重要设备不间断运

行。

产品概述

铜芯铜护套氧化镁缘重载防火电缆(又称作重载矿藏缘电缆),是一种外层选用无缝铜管护套、中心充

填氧化镁晶体粉作缘材料,导体是单股铜棒组成的新式电缆。



首要特性

它具有耐高温、防火、防爆、不燃烧(250℃时可接连长期运转,1000℃限状态下也可作30min的短时

间运转)且载流量大、外径小、机械强度高、运用寿命长,一般不需要立接地导线的特点。



运用规模



广泛运用于核电站、冶金、化工、矿井、制窑等风险、恶劣、高温环境。近年来也较多的运用于高层修建

、机场、码头、地下铁道等场所,用以保证在火灾状况下消防水泵、消防电梯、部分照明、应急分散指示

、保安监督,防、排烟系统及自备电源等消防用电及重要设备不间断运转。

留意事项



因为BTTZ电缆特别的结构,使其具有一些与传统电缆不同的特性,这些长处及不足之处应引起挑选和施工

的留意。



1、BTTZ电缆首要长处

1)彻底防火 BTTZ电缆本身彻底不燃烧,一起也不会引发火源。即便在有火焰烧烤的状况下,只需火焰温度低于铜的熔点温度,火焰消除后电缆无需替换仍可持续运用。在被火焰烧烤的状况下不会发作有毒的烟雾和气体。

2)过载维护能力强 线路过载时,只需发热达不到铜的熔点温度,电缆不会受损。即便瞬间击穿,击穿处氧化镁晶体也不会构成碳化物,过载消除后,电缆功能不会发作改变,仍可持续正常运用。

3)作业温度高 因为缘层氧化镁晶体的熔点温度远高于铜的熔点温度,因此电缆高正常作业温度可达250℃,短期内可在接近铜的熔点温度1083℃下持续运转。

4)防腐、防爆功能好 因为选用无缝铜管作护套,所以BTTZ电缆具有防水、潮气、油和一些化学物质侵害的功能,铜管具有适当的机械强度故有较好的防爆功能。

5)运用寿命长 BTTZ电缆悉数由无机材料构成,因此不存在缘老化,运用寿命可到达一般电缆的3倍以上。

6)敷设灵活性较大 BTTZ电缆能够与一般电缆敷设在桥架上,一起也能够选用专用支架明敷,比一般电缆敷设具灵活性,也节省了电缆桥架的投入,能够下降工程全体造价。

2、BTTZ电缆的首要缺陷



1)投资本钱高 因为BTTZ电缆外护套是由无缝铜管构成,全体含铜量远多于一般电缆,一起BTTZ电缆的

施工工艺对设备要求高于一般电缆,形成BTTZ电缆价格与一般电缆比较高出30%左右。





2)接头处易受潮 缘层由矿藏氧化镁组成,它易与空气中的水分发作化学反应,而生成能导电的氢氧化镁。在电缆头施工中,电缆端头剥开暴露导体时,电缆的缘电阻一般在10MΩ以上,但如在1小时内未完成电缆头制造,缘电阻可下降到10MΩ以下,甚至会呈现降到0.5MΩ以下的状况,如不留意划破外层,又未及时发现并作密封防潮处理,缘值会很快下降并会逐步下降到0,这样就会形成该电缆无法使用。



3)施工难度大 BTTZ电缆硬度与一般电缆比较较高,分量约为一般电缆的2倍,敷设时不易到达平行整齐的观感作用,且线路长、接头多,查找毛病点困难,因此施工难度较大,在进出配线箱处和桥架内曲折成型困难。

4)施工作业量较大 BTTZ电缆凡标准超越35mm的均为单芯电缆,如1根70mm的电缆,一般电缆只需3×70 2×35五根导体在同一外护套内即可,而BTTZ要到达平等标准须由3根70mm加1根35mm的单芯电缆拼合而成。单芯电缆的交货长度较短,例如240mm的电缆交货长度为69米,若敷设间隔较长则会添加很多中心接头的制造,使得施工作业量成倍添加。

针对上述缺陷,进行BTTZ电缆的施工质量操控就显得尤为重要。依据中共中央党校综合楼工程近15000米BTTZ电缆的施工经历,笔者以为应从以下几方面进行施工质量的操控。



3、BTTZ电缆敷设进程中的质量操控

1)电缆敷设时应留意的事项 BTTZ电缆硬度较大,所以敷设中应尽量避免穿插。敷设前应依据规划图纸制造“电缆敷设走向图”,细心核对电缆的根数、标准、长度、走向、中心接头方位及与其他管道穿插的距离等。敷设时应在专用的电缆放线架上进行,撤除包装时有必要分外当心,不得让小刀划穿包装层,避免损害铜护套,在处理中心接头、终端头时要留足操作裕量。在穿钢管及桥架的转角、分支等处,要依照事先排布好的次序滑润均匀地过渡,避免穿插和堆叠。

2)电缆回路应编号并张贴标志 在每个回路终、始点,每个中心接头处,穿墙洞等处选用悬挂标志牌或张贴永久性标志的办法标明各回路编号及相序,避免因为回路多、接头过多而无法分辩,呈现回路、相序衔接的过错。

3)减小涡流损耗 BTTZ电缆在实践运用中多为单芯电缆组成回路,故简单在电缆固定金具中发作感应涡流。若涡流过大不只会发作很多的涡流损耗还使电缆的固定金具老化速度加速,所以在实践施工进程中应尽量避免发作涡流或将涡流减至小。现场一般选用以非金属固定件绑扎电缆,一起选用合理电缆相序排列使涡流发作量小。



4)电缆防潮 在调直电缆时应当心,避免在调直进程中损害电缆的铜护套。敷设前,应细心检测其缘值和端头及铜护套是否暴露、划伤。发现后应及时进行密封,现场一般备有白腊作为暂时密封材料。放线时剩下部分锯断处也应立即密封。保证空气中水份不进入缘层,若检测中电阻值不契合标准要求的不得敷设,应在采纳除湿处理电阻值契合要求后进行敷设。



5)电缆的曲折 在桥架T形弯、L型弯、穿越墙洞、电气竖井、进出配电柜箱等曲折度大、空间狭小处敷设时要留意敷设时运用力均衡,在处理曲折处时,要运用厂家装备专用的曲折东西,依照装置阐明的曲折办法和力度进行冷弯,切不可运用一般东西或人工强行曲折,避免在操作中损害电缆铜护套。



6)胀大环的设置 因为BTTZ电缆硬度较大,为避免温度改变对电缆发作永久的损害,在电缆直线敷设超过70米时应在答应的场合设置胀大环,一般选用S型胀大环。另外,在电缆与电机、水泵、风机等有轰动的设备衔接处也应设置胀大环,此处一般选用Ω型胀大环。S型胀大环Ω型胀大环



7)电缆敷设后的维护 在同一桥架内,同一回路不同相序的电缆应一起敷设,敷设完后应及时将桥架盖板盖好以作维护,避免在其他专业施工进程中电缆被东西、建材磕碰或被焊接火花等击伤、烧伤从而形成电缆外护套的损坏。



4、BTTZ电缆头制造的质量操控 在电缆敷设工程中电缆头的制造是其间重要的环节,因为BTTZ电缆比较一般电缆有其显着的特别性,在敷设结束后摇测缘电阻呈现阻值过低的状况中有80%是由电缆头制造过程中呈现的质量缺陷形成的,所以其电缆头制造进程中的质量操控就显得愈加重要。BTTZ电缆的电缆头有两种:电缆终端头和电缆中心接头,这两种接头的组成元件电缆生产厂家都可成套供给,如下图所示:多芯电缆终端头单芯电缆中心头 在电缆头制造前还应留意一下几个方面:电缆缘电阻摇测值应契合标准要求,否则应进行除湿操作;剥除铜护套时应当心,避免损害线芯;剥除氧化镁粉末后应运用洁净的棉纱将线芯上的剩下粉末整理洁净,严禁用嘴吹,避免使电缆受潮;电缆接头制造有必要运用质量合格的硅胶、封口膏和专用施工东西;制造时应先从配电室电缆会集的当地做起,顺次向负荷终端施工。



1)中心接头制造中的质量操控 BTTZ电缆中心衔接器包含1支黄铜管,2个黄铜束头及2个黄铜封杯。质量操控首要留意点:导线制造时,要彻底清除粉末杂物,避免影响密封作用。运用封口膏或硅胶时不得有污染杂物混入,在拧封口杯时扣丝要准确,用力要均匀,切不可胡来。在多芯电缆中心头制造中应特别留意:在接头之前应细心核对各线芯对应的相位以避免相位衔接犯错,在接头中不同相的线芯衔接部位应错开,填充缘密封物时应保证密实,以保证各相之间缘,如下图所示:四芯电缆中心接头剖面图



2)终端头的制造 BTTZ电缆终端接头包含1个黄铜封杯,1个黄铜束头,1个接地端子片。其制造工艺与中间接头根本相同,质量操控关键为:密封前电缆有必要要用500V摇表丈量缘电阻,其阻值大于100MΩ才可进行密封。密封进程应保证密封填料洁净无杂物侵入,密封紧密。关于多芯BTTZ电缆终端头应特别留意,装置进程中应保证线芯之间、线芯与铜护套之间的距离和缘。 BTTZ电缆在终端头和中心头装置之后,应再进行一次缘摇测。在实践丈量时兆欧表的指针应指向∞,这时阐明电缆线路功能杰出。若丈量时发现阻值下降,则应找出毛病点。一般毛病点都处于接头处,此刻应撤除接头并进行除湿直到其缘阻值恢复,再从头制造接头。



5、BTTZ电缆防潮除湿的质量操控 因为BTTZ电缆中作为缘体的氧化镁晶体粉末是一种吸潮率十分高的材料,所以在电缆运送、敷设进程中一旦外护套有细微破损就会形成氧化镁晶体粉末受潮,形成电阻大幅下降;另外在电缆中心、终端接头制造时要切断电缆,此刻也会形成氧化镁晶体粉末受潮。针对这些状况



现场应有相应的处理办法。一般有以下两种状况:

1)电缆受潮端头的除湿法
 在电缆端头处,一般状况下潮气侵入规模为300-400mm,可是若电缆端头未作暂时密封长期曝露在空气中,潮气能侵入1m左右。这时可将电缆受潮尾端斜向上并用汽油喷灯从离电缆端头约1m处向外进行文火烘烤去湿,使电缆氧化镁内的潮气由里向外逐步散发,操作时火焰要缓慢移动,做到均匀加热,留意要将铜护套表面温度操控在200℃以内,将潮气扫除。若在一端烘烤后丈量缘电阻的阻值上升不大,运用相同办法持续烘烤电缆的另一端,直至缘电阻值合格为止。

2)电缆铜护套损害的查找与修正
 在施工中电缆中心部分的铜护套呈现破裂的状况,其查找修正办法是:首要若电缆两头的缘层通过文火去湿后缘阻值无上升或改变不大的状况下,才干断定为中心段毛病,可用文火对电缆全长进行烘烤并用万用表高阻档进行查找。具体办法是:将万用表调至高阻档,表头一端接电缆线芯,另一端接外护套,用喷灯沿该电缆首端进行文火烘烤加热,并调查指针读数改变,若指针在烘烤某一部位时读数改变很大,则毛病点可断定在此,之后锯断电缆并用文火烘烤除湿,除湿后再检测缘值是否合格,阻值合格后再运用中心接头将电缆衔接起来。除湿时,要留意加热温度和电阻值的改变。受潮电缆缘层在200℃烘烤时电阻改变曲线 一起,在BTTZ电缆在挑选运用的进程中还应留意一些相关方面的问题: 首要,BTTZ电缆应选用于重要修建,如高层修建、机场、码头、车站等的要害部位,如消防操控中心、应急照明、消防水泵、备用电源、防排烟风机、消防自动报警装置等的电器回路,这样有利于下降工程造价、缩短工期、便于施工和维护。



其次,BTTZ电缆的终端头比较一般电缆要长并且曲折困难,故在定制配电箱时应充分考虑预留满足操作空间。电缆敷设时曲折处应运用专用东西冷作和避免铜外套的损害。终端头、中心接头制造应严格执行操作规程,坚持操作现场的整齐和封口胶、封口膏、硅胶的无杂物污染,保证其缘电阻契合标准要求
