根据目前市场情况，分支电缆分为预分支电缆和穿刺分支电缆两种。他们又有共同点和不同点。



　　共同点：



　　在结构上，均分为单芯型和多芯绞合型两种，每根单芯分支电缆又可分为三部分：（1）主干电缆；（2）支线电缆；（3）分支连接头。主干电缆导体无接头，连续性好，减少了故障点和接触电阻。



　　在性能上，分支电缆是一种新型的电力配送电缆，分支接头接触电阻小，不受热胀冷缩和轻微振动的影响。具有优良的抗震性、气密性、防水性，免维护。其关键性能有两项：



　　首先，分支电缆是由电缆发展而来的一种电缆，其导体性能、缘性能、材料的机械物理性能均应符合GB 12706－91标准，这是分支电缆产品的基础指标。



　　其次，分支连接头的性能至关重要，这是分支电缆的关键性能，它的专业制造与加工保证了产品的可靠性。分支连接头把干线电缆与支线电缆的导体连为一体，并作了缘防潮处理。

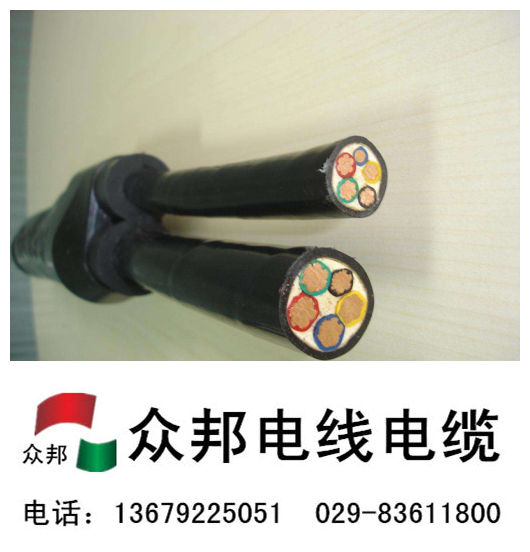

　　目前，因单芯型分支电缆结构简单，便于生产和施工，已获得大量应用。多芯型分支电缆实质上是多个单芯型分支电缆的绞合体，而不是传统概念多芯电缆的结构，多芯型分支电缆的每相导体外面都有单的缘和护套，每根线芯有立的分支连接头。多芯型分支电缆具备一般多芯电缆的运行性能，国内只有为数少的大型综合性电缆厂才具备生产能力，一般也仅适用于小截面的主干电缆，目前也已在推广应用中。



　　不同点：



　　在结构上：



　　1）预分支电缆是把经过专门工艺处理的单芯电力电缆作为建筑主干电缆，根据各具体建筑的结构特点和尺寸量体裁衣，预先把分支接头与分支线、主干电缆一同设计由专业制造厂完成，使得接头可靠性大大提高，而且工艺一致性保证了质量一致，达到确保运行可靠性的目的。



　　2）穿刺分支电缆的主干电缆采用常规的普通塑料电缆，分支接头采用的进口缘线芯穿刺线夹工艺制作，在安装现场进行连接，增加了安装现场的机动性，安装运输加方便。穿刺线夹品种规格多，分支线选用灵活，任意组合，操作简单。



　　在性能上：



　　1）从外观上看，预分支电缆无法知道内部接头质量，只有靠两项重要的试验才能检测接头性能，即机械拉力试验和电热循环试验。对机械拉力试验而言，分支连接头（含干线与支线导体）的拉断力应保持在连接前的80％以上，对电热循环试验而言，在125次一定时间间隔的额定载荷与空载循环后，分支连接头的温升应不高于25次循环时分支头温度8℃。决定分支连接头的机械与电气性能的关键在于分支连接头的材料和工艺。对广大用户而言，应充分关心分支电缆的电缆质量、接头的材料选择和生产工艺设备。



　　2）穿刺分支电缆的IPC缘穿刺线夹具有力矩螺母和穿刺结构,力矩螺母用于保证恒定的接触压力,确保良好的电气接触,并同穿刺结构一起使安装简便可靠,安装时只需要目测力矩螺母是否拧断,导线位置是否合适就可以保证可靠的质量,经测试,接触电阻阻值及线路缘电阻符合施工规范要求,加负荷通电试运行接头部位温升正常。所从IPC缘穿刺线夹的使用对干线的机械性能和电气性能影响小。一般穿刺分支接头结构多采用的进口缘线芯穿刺线夹工艺制作，分支接头制作有严格的技术标准和检验要求，以及严密的质保体系。安装不需要专用工具,不需要对导线和线夹做特殊处理,操做简单、快捷,与常规接线方式相比,免去了剥除缘层、搪锡或压接端子、缘包扎等工序,减少了缘层、电线头等施工垃圾,降低了施工用电量和因用电所造成的安全隐患,降低了常规做法难从避免的环境污染；需要的安装空间很小,可以大大提高安装效率,节省人工和安装费用。



　　3）总体而言，穿刺分支电缆性能优于预分支电缆。
