VV聚氯乙烯绝缘和护套电力电缆型号规格-参数-适用范围

编辑：众邦电线电缆销售热线：13679225051 / 18192442286 来源：www.tldldl.com

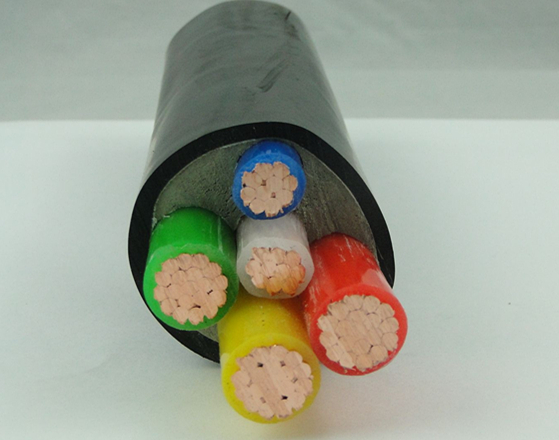

聚氯乙烯缘和护套电力电缆

陕西众邦电线电缆厂是专业的电力电缆生产厂家，是电线电缆行业前20强企业。我们为您提供全的电力电缆型号规格表和新的电力电缆报价，欢迎来电咨询订购！
1.VV电力电缆用途

本产品适用于交流电50Hz、额定电压0.6/1KV的线路中，供输配电能之用。

2.VV电力电缆使用特性

1)电缆导体的高额定温度为70℃

2)短路时，（长持续时间不超过5s）电缆导体的高温度不超过160℃

3)敷设电缆时环境温度不低于0℃，小弯曲半径应不小于电缆外径的10倍

"1)The long-time working temperature of ncable should not be hinhter not be highter than70℃

2)When core is in short-circuot(max 5s)the temperature should not exceed 160℃

3)While installation the ambient temperatur should not belower than 0℃, and the bending radius should not be less than 10 times of outer diameter of cable."

3.VV电力电缆型号规格、名称和适用范围见下表

型号Model	名称Name	适用范围Main application

VV VLV	聚氯乙烯缘聚氯乙烯护套电力电缆	敷设在室内、隧道及管道中、电缆不能承受压力和机械外力作用


VV22 VLV22	聚氯乙烯缘钢带铠装聚氯乙烯护套电力电缆	敷设在室内、隧道及直埋土壤中、电缆能承受压力和其他外力作用


VV32 VLV32	聚氯乙烯缘细钢丝铠装聚氯乙烯护套电力电缆	敷设在室内、矿井中、水中、电缆能承受相当的拉力


VV42 VLV42	聚氯乙烯缘粗钢丝铠装聚氯乙护套电力电缆	敷设在竖井、水下等垂直场合、能承受相当的轴向拉力。


ZR-VV ZR-VLV	聚氯乙烯缘聚氯乙烯护套阻燃电力电缆	敷设在室内、隧道及管道中,电缆不能承受压力和其他外力作用


ZR-VV22 ZR-VLV22	聚氯乙烯缘聚钢带铠装氯乙烯护套阻燃电力电缆	敷设在室内、隧道及直埋土壤中、电缆能承受压力和其他外力作用


ZR-VV32 ZR-VLV32	聚氯乙烯缘细钢丝铠装聚氯乙烯护套阻燃电力电缆	敷设在室内、矿井中、水中、电缆能承受相当的拉力


ZR-VV42 ZR-VLV42	聚氯乙烯缘聚粗钢丝铠装氯乙烯护套阻燃电力电缆	敷设在竖井、水下等垂直场合、能承受相当的轴向拉力

4.VV电力电缆规格参数

"VV/VLV/ZR-VV/ZR-VLV

0.6/1KV PVC缘PVC护套阻燃或非阻燃电力电缆"

1芯VV电力电缆规格参数

导体标称截面	缘厚度	护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻≤		试验电压
导体标称截面	缘厚度	护套厚度	电缆近似外径	Cu	Al	20℃Cu	20℃Al	试验电压
mm²	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km	kv/5min
1*1.5	0.8	1.4	6.1	50.7	41.3	12.1	-	3.5
1*2.5	0.8	1.4	6.5	63.5	47.9	7.41	12.1	3.5
1*4	1.0	1.4	7.4	87.7	63.0	4.61	7.41	3.5
1*6	1.0	1.4	7.9	111	75.9	3.08	4.61	3.5
1*10	1.0	1.4	9.2	166.6	93.0	1.83	3.02	3.5
1*16	1.0	1.4	10.3	133.3	132.2	1.15	1.91	3.5
1*25	1.2	1.4	12.0	344.9	185.4	0.727	1.20	3.5
1*35	1.2	1.4	13.2	449.8	228.7	0.524	0.868	3.5
1*50	1.4	1.4	14.9	590.5	289.8	0.387	0.641	3.5
1*70	1.4	1.4	16.7	807.3	374.2	0.268	0.443	3.5
1*95	1.6	1.5	19.3	1102	501.4	0.193	0.320	3.5
1*120	1.6	1.5	20.9	1349	590.3	0.153	0.253	3.5
1*150	1.8	1.6	23.1	1654	721.3	0.124	0.206	3.5
1*185	2.0	1.7	25.6	2060	891.6	0.0991	0.164	3.5
1*240	2.2	1.8	28.8	2651	1114	0.0754	0.125	3.5
1*300	2.4	1.9	31.9	3323	1396	0.0601	0.100	3.5
1*400	2.6	2.0	35.5	4205	1742	0.0470	0.0778	3.5
1*500	2.8	2.1	39.7	5359	2128	0.0366	0.0605	3.5
1*630	2.8	2.2	43.7	6707	2605	0.0283	0.0469	3.5
1*800	2.8	2.4	46.1	8064	3104	0.221	0.0367	3.5

2芯VV电力电缆规格参数

导体标称截面	缘厚度	护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻≤		试验电压
导体标称截面	缘厚度	护套厚度	电缆近似外径	Cu	Al	20℃Cu	20℃Al	试验电压
mm²	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km	kv/5min
2X1.5	0.8	1.8	10.5	119	100	12.1	-	3.5
2X2.5	0.8	1.8	11.3	150	118	7.41	12.1	3.5
2X4	1.0	1.8	13.1	210	160	4.61	7.41	3.5
2X6	1.0	1.8	14.1	264	192	3.08	4.61	3.5
2X10	1.0	1.8	16.7	393	242	1.83	3.02	3.5
2X16	1.0	1.8	18.8	541	334	1.15	1.91	3.5
2X25	1.2	1.8	22.2	794	469	0.727	1.20	3.5
2X35	1.2	1.8	24.5	1037	585	0.524	0.868	3.5
2X50	1.4	1.8	21.8	1227	620	0.387	0.641	3.5
2X70	1.4	1.9	24.7	1650	747	0.268	0.443	3.5
2X95	1.6	2.0	29.2	2213	988	0.193	0.320	3.5
2X120	1.6	2.1	31.3	2733	1186	0.153	0.253	3.5
2X150	1.8	2.2	34.7	3396	1462	0.124	0.206	3.5
2X185	2.0	2.4	37.9	3943	1668	0.0991	0.164	3.5
2X240	2.2	2.4	44.3	5135	2168	0.0754	0.125	3.5
2X300	2.4	2.5	49.0	6436	2665	0.0601	0.100	3.5
2X400	2.6	2.8	56.0	8356	3320	0.0470	0.0778	3.5

3芯VV电力电缆规格参数

导体标称截面	缘厚度	护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻≤		试验电压
导体标称截面	缘厚度	护套厚度	电缆近似外径	Cu	Al	20℃Cu	20℃Al	试验电压
mm²	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km	kv/5min
3X1.5	0.8	1.8	10.9	142.0	113.0	12.1		3.5
3X2.5	0.8	1.8	11.8	187.0	139.0	7.41	12.1	3.5
3X4	1.0	1.8	13.7	265.0	189.0	4.61	7.41	3.5
3X6	1.0	1.8	14.8	335.0	227.0	3.08	4.61	3.5
3X10	1.0	1.8	17.6	514.0	290.0	1.83	3.02	3.5
3X16	1.0	1.8	19.9	728.0	419.0	1.15	1.91	3.5
3X25	1.2	1.8	23.6	1048.0	596.0	0.727	1.20	3.5
3X35	1.2	1.8	23.1	1422.0	745.0	0.524	0.868	3.5
3X50	1.4	1.8	26.5	1801.0	834.0	0.387	0.641	3.5
3X70	1.4	2.0	28.8	2415.0	1061.0	0.268	0.443	3.5
3X95	1.6	2.1	33.6	3205.0	1418.0	0.193	0.320	3.5
3X120	1.6	2.2	37.1	4034.0	1716.0	0.153	0.253	3.5
3X150	1.8	2.3	41.9	5028.0	2127.0	0.124	0.206	3.5
3X185	2.0	2.5	45.9	6180.0	2602.0	0.0991	0.164	3.5
3X240	2.2	2.7	51.8	7949.0	3308.0	0.0754	0.125	3.5
3X300	2.4	2.9	55.3	9780.0	3979.0	0.0601	0.100	3.5
3X400	2.6	3.0	60.6	12103.0	4869.0	0.0470	0.0778	3.5

4芯VV电力电缆规格参数

导体标称截面	缘厚度	护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻≤		试验电压
导体标称截面	缘厚度	护套厚度	电缆近似外径	Cu	Al	20℃Cu	20℃Al	试验电压
mm²	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km	kv/5min
4X2.5	0.8	1.8	12.7	232.0	169.0	7.41	12.1	3.5
4X4	1.0	1.8	14.9	322.0	221	4.61	7.41	3.5
4X6	1.0	1.8	16.1	422.0	271.0	3.08	4.61	3.5
4X10	1.0	1.8	19.2	649.0	388.0	1.83	3.02	3.5
4X16	1.0	1.8	21.7	922.0	509.0	1.15	0.91	3.5
4X25	1.2	1.8	25.9	1373.0	722.0	0.727	12.0	3.5
4X35	1.2	1.8	28.7	1802.0	899.0	0.524	1.868	3.5
4X50	1.4	1.9	30.4	2380.0	1091.0	0.387	0.641	3.5
4X70	1.4	2.1	33.9	30202.0	1398.0	0.268	0.443	3.5
4X95	1.6	2.2	39.7	4215.0	1866.0	0.193	0.320	3.5
4X120	1.6	2.4	44.2	5359.0	2265.0	0.153	0.253	3.5
4X150	1.8	2.5	48.7	6679.0	2811.0	0.124	0.206	3.5
4X185	2.0	2.7	53.5	8190.0	3420.0	0.0991	0.164	3.5
4X240	2.2	2.9	55.4	10494.0	4305.0	0.0754	0.125	3.5
4X300	2.4	3.0	61.0	12948.0	5388.0	0.0601	0.100	3.5
4X400	2.6	3.2	70.0	16788.0	6708.0	0.0470	0.0778	3.5

5芯VV电力电缆规格参数

导体标称截面	缘厚度	护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻≤		试验电压
导体标称截面	缘厚度	护套厚度	电缆近似外径	Cu	Al	20℃Cu	20℃Al	试验电压
mm²	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km	kv/5min
5X2.5	0.8	1.8	13.6	272.0	193.0	7.41	12.1	3.5
5X4	1.0	1.8	16.1	394.0	268.0	4.61	7.41	3.5
5X6	1.0	1.8	4.17.1	509.0	324.0	3.08	4.61	3.5
5X10	1.0	1.8	21.0	792.0	461.0	1.83	3.02	3.5
5X16	1.0	1.8	23.8	1124.0	608.0	1.15	1.91	3.5
5X25	1.2	1.8	28.7	1696.0	881.0	0.727	1.20	3.5
5X35	1.2	1.9	32.0	2241.0	1113.0	0.524	0.868	3.5
5X50	1.4	2.1	37.4	3158.0	1541.0	0.387	0.641	3.5
5X70	1.4	2.2	41.7	4236.0	1973.0	0.268	0.443	3.5
5X95	1.6	2.4	18.1	5685.0	2614.0	0.193	0.320	3.5
5X120	1.6	2.5	53.0	7662.0	3183.0	0.153	0.253	3.5
5X150	1.8	2.7	58.6	8743.0	3580.0	0.124	0.206	3.5
5X185	2.0	2.9	65.1	10801.0	4767.0	0.0991	0.164	3.5
5X240	2.2	3.1	72.1	13194.0	5461.0	0.0754	0.125	3.5
5X300	2.4	3.4	80.1	16414.0	6964.0	0.0601	1.100	3.5
5X400	2.6	3.6	87.0	21164.0	8564.0	0.0470	0.0778	3.5

3+1芯VV电力电缆规格参数

导体标称截面	缘厚度		护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻≤				试验电压
导体标称截面	缘厚度		护套厚度	电缆近似外径	Cu	Al	20℃	Cu	20℃	Al	试验电压
mm²	mm	mm	mm	mm	kg/km	kg/km	Ω/km		Ω/km		kv/5min
3X4+1X2.5	1.0	0.8	1.8	14.3	254.01	221.0	4.61	7.41	7.41	12.1	3.5
3X6+1X4	1.0	1.0	1.8	15.8	400.0	265.0	3.08	4.61	4.61	7.41	3.5
3X10+1X6	1.0	1.0	1.8	18.5	595.0	334.0	1.83	3.08	3.02	4.61	3.5
3X16+1X10	1.0	1.0	1.8	21.1	853.0	467.0	1.15	1.83	1.91	3.02	3.5
3X25+1X16	1.2	1.0	1.8	24.9	1267.0	671.0	0.727	1.15	1.20	1.91	3.5
3X35+1X16	1.2	1.0	1.8	27.1	1591.0	806.0	0.524	1.15	1.868	1.91	3.5
3X50+1X25	1.4	1.2	1.9	30.4	2124.0	996.0	0.387	0.727	0.641	1.20	3.5
3X70+1X35	1.4	1.2	2.0	33.9	2851.0	1271.0	0.268	0.527	0.443	0.868	3.5
3X95+1X50	1.6	1.4	2.2	39.5	3844.0	1884.0	0.193	0.387	0.320	0.641	3.5
3X120+1X70	1.6	1.4	2.3	44.0	4833.0	2060.0	0.153	0.268	0.253	0.443	3.5
3X150+1X70	1.8	1.4	2.4	48.5	5841.0	2488.0	0.124	0.268	0.206	0.320	3.5
3X185+1X95	2.0	1.6	2.6	53.3	7246.0	3056.0	0.0991	0.193	0.164	0.253	3.5
3X240+1X120	2.2	1.6	2.8	55.0	9216.0	3801.0	0.0754	0.153	0.125	0.206	3.5
3X300+1X150	2.4	1.6	3.1	59.8	11388.0	4769.0	0.0601	0.124	0.100	0.164	3.5
3X400+1X240	2.6	1.6	3.3	66.0	14562.0	5968.0	0.0470	0.0754	0.0778	0.125	3.5

3+2芯VV电力电缆规格参数

导体标称截面	缘厚度		护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻≤				试验电压
导体标称截面	缘厚度		护套厚度	电缆近似外径	Cu	Al	20℃	Cu	20℃	Al	试验电压
mm²	mm	mm	mm	mm	kg/km	kg/km	Ω/km		Ω/km		kv/5min
3X4+2X2.5	1.0	0.8	1.8	15.2	345.0	238.0	4.61	7.41	7.41	12.1	3.5
3X6+2X4	1.0	1.0	1.8	17.1	463.0	288.0	3.08	4.61	4.61	7.41	3.5
3X10+2X6	1.0	1.0	1.8	19.7	680.0	407.0	1.83	3.08	3.02	4.61	3.5
3X16+2X20	1.0	1.0	1.8	22.7	990.0	522.0	1.15	1.83	1.91	3.02	3.5
3X25+2X26	1.2	1.0	1.8	26.7	1468.0	773.0	0.727	1.15	1.20	1.91	3.5
3X35+2X26	1.2	1.0	1.8	29	1791.0	907.0	0.524	1.15	1.868	1.91	3.5
3X50+2X25	1.4	1.2	1.9	34.4	2573.0	1284.0	0.387	0.727	0.641	1.2	3.5
3X70+2X35	1.4	1.2	2.0	38.7	3464.0	1637.0	0.268	0.524	0.443	0.868	3.5
3X95+2X50	1.6	1.4	2.2	44.4	4697.0	2207.0	0.193	0.387	0.32	0.641	3.5
3X120+2X70	1.6	1.4	2.3	49	5935.0	2673.0	0.153	0.268	0.253	0.443	3.5
3X150+2X70	1.8	1.4	2.4	52.9	5968.0	3153.0	0.124	0.268	0.206	0.32	3.5
3X185+2X95	2.0	1.6	2.6	59.3	8554.0	3942.0	0.0991	0.193	0.164	0.253	3.5
3X240+2X220	2.2	1.6	2.8	66.6	1184.0	4978.0	0.0754	0.153	0.125	0.206	3.5
3X300+2X250	2.4	1.6	3.1	71.1	13719.0	6151.0	0.0601	0.124	0.1	0.164	3.5
3X400+2X240	2.6	1.6	3.3	78.2	18250.0	766.0	0.0470	0.0754	0.0778	0.125	3.5

4+1芯VV电力电缆规格参数

导体标称截面	缘厚度		护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻≤				试验电压
导体标称截面	缘厚度		护套厚度	电缆近似外径	Cu	Al	20℃	Cu	20℃	Al	试验电压
mm²	mm	mm	mm	mm	kg/km	kg/km	Ω/km		Ω/km		kv/5min
4X4+1X2.5	1.0	0.8	1.8	15.6	358	251	4.61	7.41	7.41	12.1	3.5
4X6+1X4	1.0	1.0	1.8	17.4	493	317	3.08	4.61	4.61	7.41	3.5
4X10+1X6	1.0	1.0	1.8	20.3	733	347	1.83	3.08	3.02	4.61	3.5
4X16+1X10	1.0	1.0	1.8	23.2	1118	588	1.15	1.83	1.91	3.02	3.5
4X25+1X16	1.2	1.0	1.8	27.6	1662	527	0.727	1.15	1.20	1.91	3.5
4X35+1X16	1.2	1.0	1.8	30.3	2046	1021	0.524	1.15	1.868	1.91	3.5
4X50+1X25	1.4	1.2	2.0	35.8	2820	1395	0.387	0.727	0.641	1.20	3.5
4X70+1X35	1.4	1.2	2.1	9.9	3782	1787	0.268	0.527	0.443	0.868	3.5
4X95+1X50	1.6	1.4	2.3	460	5088	2365	0.193	0.387	0.320	0.641	3.5
4X120+1X70	1.6	1.4	2.5	51	6394	2911	0.153	0.268	0.253	0.443	3.5
4X150+1X70	1.8	1.4	2.6	55.4	7725	3482	0.124	0.268	0.206	0.320	3.5
4X185+1X95	2.0	1.6	2.8	61.9	9894	4607	0.0991	0.193	0.164	0.253	3.5
4X240+1X120	2.2	1.6	3	61.9	12306	5466	0.0754	0.153	0.125	0.206	3.5
4X300+1X150	2.4	1.6	3.2	74.3	15397	6888	0.0601	0.124	0.100	0.164	3.5
4X400+1X240	2.6	1.6	3.4	79.1	19928	8366	0.0470	0.0754	0.0778	0.125	3.5

更多电线电缆型号价格请扫描下方二维码咨询！
